印刷機系列

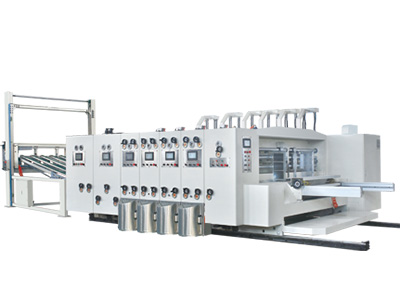

ZYKM900/1224/1624自動高速水性印刷開槽模切機
名稱：ZYKM900/1224/1624自動高速水性印刷開槽模切機
用途與特點：
◆整臺機器按照高要求，可靠性功能而設計制造，整機操作人性化設計，能在短時間內進行設定、修正、執行、更換、記憶功能，并以數據顯示。
◆所有傳動輥材質均為鋼，鍍硬鉻，表面研磨。
◆傳動齒輪采用合金鋼，經熱處理，研磨而成。
◆傳動軸采用免鍵連接，減少連接間隙，保證長期印刷套印精度。
◆機油自動平衡裝置，保持各單元油面平衡。
◆采用進口PLC、觸摸屏多功能控制，具有存儲常用訂單、清洗印版自動復位功能。
◆氣壓式彈性送紙膠輥，降低破壞瓦楞板強度。
◆側檔板加裝氣動拍齊裝置，紙板橫向定位更好，避免浪費。
◆前緣式進紙方式。
◆網輥；可選用金屬網輥或陶瓷網紋輥，網輥線數可根據用戶要求選擇。
◆快速換版裝置，節約換單時間。

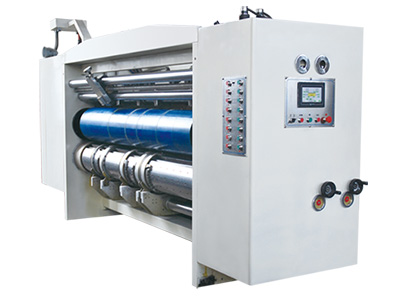

送紙部FEEDER
送紙部FEEDER
◆前緣送紙系統、變頻調整風量，送紙穩定。
◆雙排進紙輥模式，前送紙上輥快換式機構，包耐磨橡膠，并設有彈簧調整功能，可防止紙板變形并保證送紙。
◆除塵毛刷及吸塵裝置，清除紙板表面紙屑。
◆觸摸屏顯示生產速度和生產數量。
◆送紙間隙調整為手動調節。

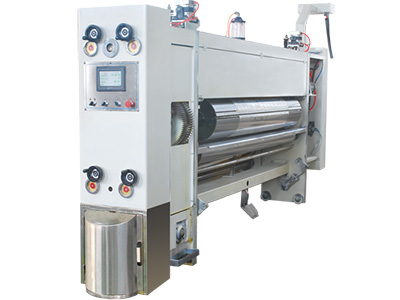

印刷部PRINTER
印刷部PRINTER
◆印刷輥、壓印輥均為鋼表面研磨、鍍硬鉻。動、靜平衡校正，運轉平穩。
◆采用掛版機構，安裝方便，快捷。
◆裝卸印版配有腳踏開關或操作面控制正反轉，快捷、方便。
◆配合送紙系統設有自動升降網紋輥，送紙時網紋輥?zhàn)詣?dòng)下降與印版接觸，停止送紙時網紋輥?zhàn)詣?dòng)上升與印版分開。
◆相位采用電磁制動器固定裝置，具有智能化歸零，動、靜態可捷徑復位。
◆印刷相位采用PLC觸摸屏控制及電動數字式360度調整。
◆導紙輪快速橫移結構，間隙自鎖調整裝置。
模切部DIE CUTTING
模切部DIE CUTTING
◆膠墊輥機械螺旋式橫向移動，移動距離為40mm。
◆模切輥相位采用PLC及電動數字式360°調整，停機及運轉情況下均可調整。(也可選用PLC及觸摸屏調整)
◆模切輥橫向移動采用PLC及電動數字輸入式調整，調整范圍±10mm。(也可選用PLC及觸摸屏調整)
◆膠墊輥與模切輥間隙調整采用自鎖結構，并配有氣缸大范圍快速調整，減少膠墊損壞，增加膠墊使用壽命。
◆送紙輥間隙調整采用自鎖結構。
◆差速補償裝置，可使優力膠輥隨模版輥滑動，從而使膠墊輥的表面速度由刀模控制，使模切的紙箱與刀模形狀完全一致。
◆機器配有優力膠修正裝置，可對優力膠反復多次修整后使用。

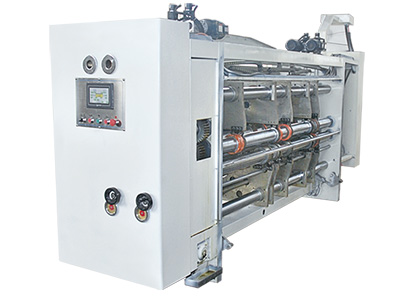

開槽部SLOTTING
開槽部SLOTTING
◆采用單軸雙刀結構，后刀采用電動及可電腦設定調整；
◆五刀座均可移動，調整間距采用電動及可電腦設定調整；
◆刀軸與壓線軸均表面硬鉻并二次精磨；
◆彈性切角刀，三五七層紙板無需調整；
◆手動雙向鎖調整壓輪間隙，調整快速方便；
◆相位固定采用電磁剎車機構，當機臺分離或調整相位時保持前刀位置固定；
◆配有觸摸顯示屏，方便數據設定與控制。
